スポーツ800用レプリカ製3.3 ディファレンシャルギヤセット取扱い開始

下記条件を理解し承諾されたTSOC関係者に限ってお譲り致します。(深読みすることをお勧めします。)

1. 当該製品がレプリカ品であること。
2. ノークレーム(苦情ナシ)、ノーリターン(返品ナシ)であること。
3. 競技用部品につき一般道路での走行に使用しないこと。
4. 自己の責任において使用すること。

昭和40年、41年式のアルミキャリア用
昭和40年 4月 5日発行「トヨタ部品カタログ」に記載されている品名と品番は下記の通り。
41120-10010 キャリア サブ アッセンブリ,ディファレシャンル,No.2
ギヤ,ディファレシャンル リング(通称:リングギヤ)41221-10030 に相当
ピニオン, ディファレシャンル ドライブ(通称:ピニオンギヤ)41211-10030 に相当

TSOCパーツデポ掲載番号: No,01-312801
        掲載品名: キャリア サブ アッセンブリ,ディファレシャンル,No.2
        価  格: 1set ¥150,000-

昭和42年式以降のスティールキャリア用
昭和43年 7月30日発行「トヨタ部品カタログ」に記載されている品名と品番は下記の通り。
41101-10011 リング ギヤ アンド ドライブ ピニオン キット ディファレンシャル(リングギヤ セット) に相当。
なお、図31-12 スペーサー, ドライブ ピニオン ベアリング 41321-11010~41236-11010 が製廃となって入手不可なため、通称ピニオンギアはアルミキャリア用で充当して現在入手可能な可塑性スペーサーを代用することで組上げることが可能。

TSOCパーツデポ掲載番号: No,01-312802
         掲載品名: リング ギヤ アンド ドライブ ピニオン キット,ディファレシャル
        価  格: 1set ¥150,000-

☆提供数:アルミキャリア、スティールキャリア共に各10Set 程度。

※このページでは順次関連画像などの情報を掲載します。

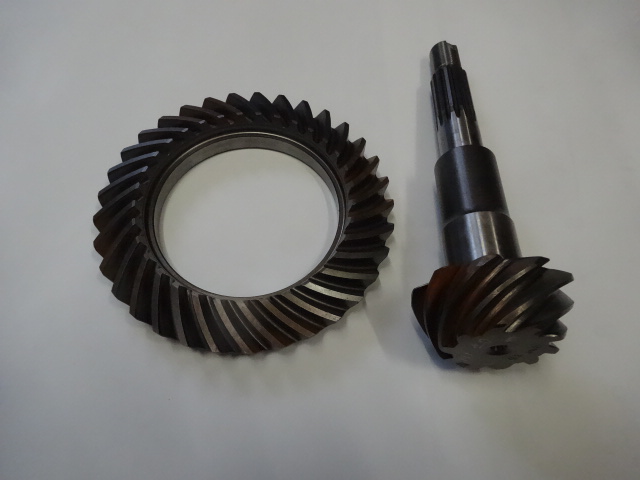

レプリカ ディファレンシャルギヤ 三態

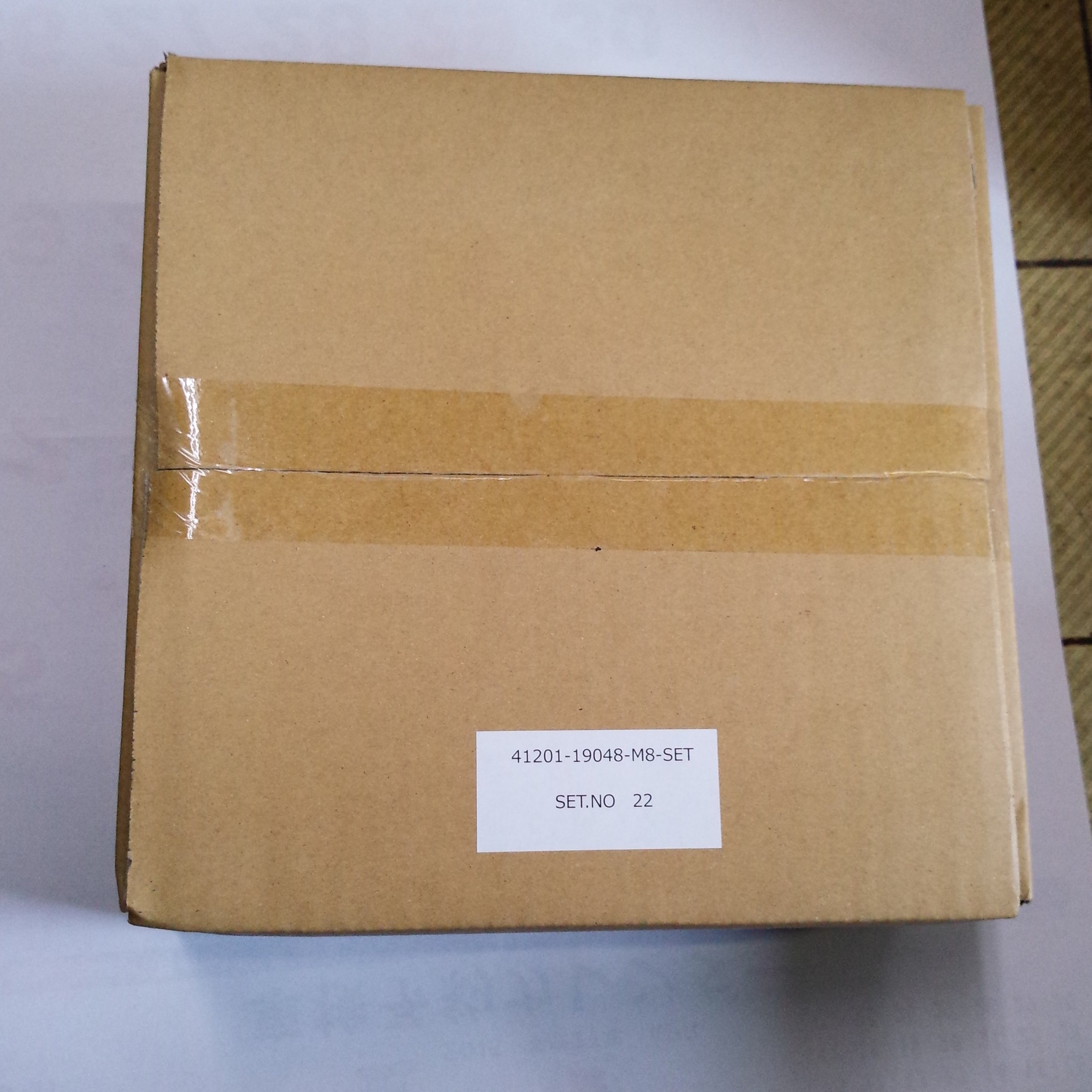

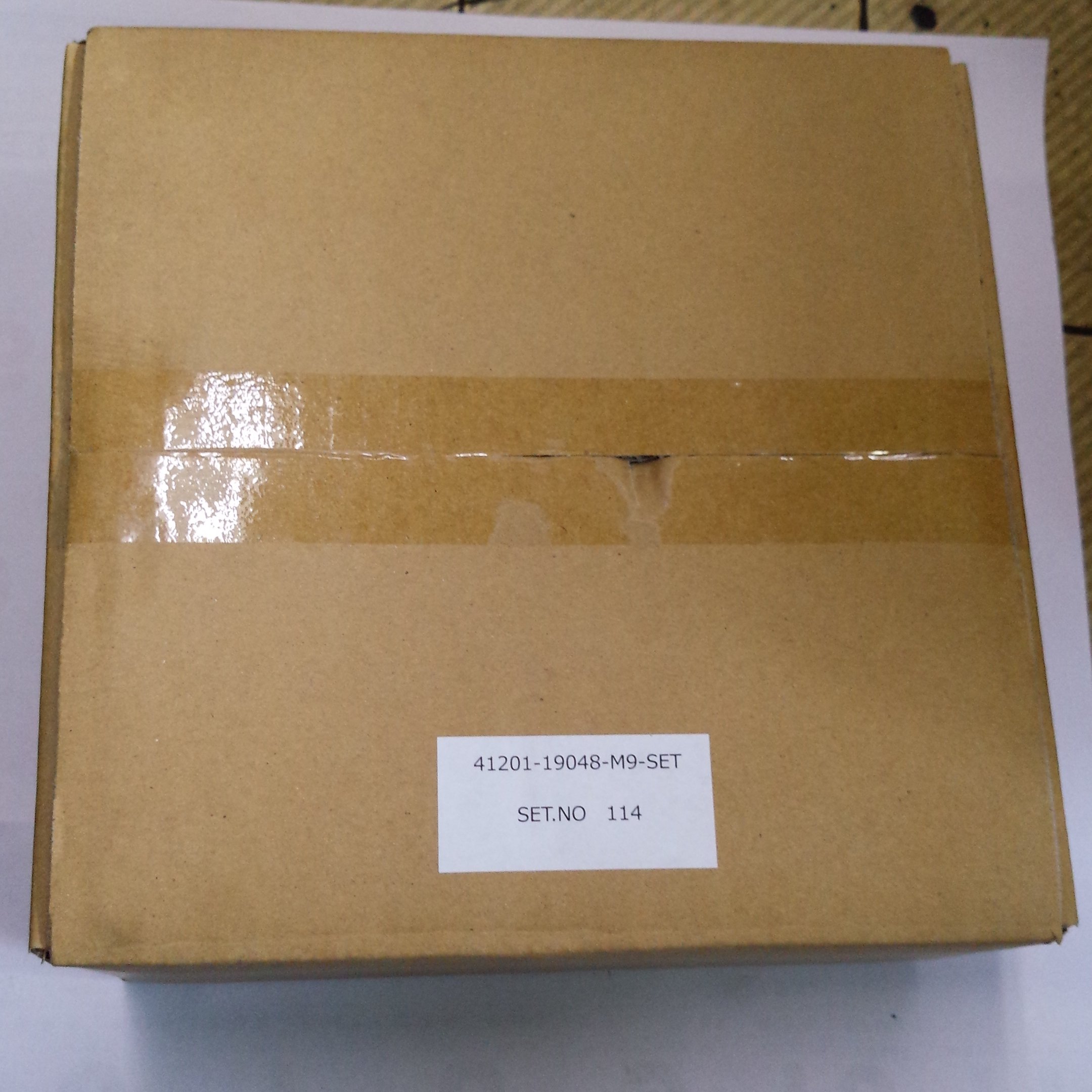

アルミキャリア用パッケージ


スティールキャリア用パッケージ

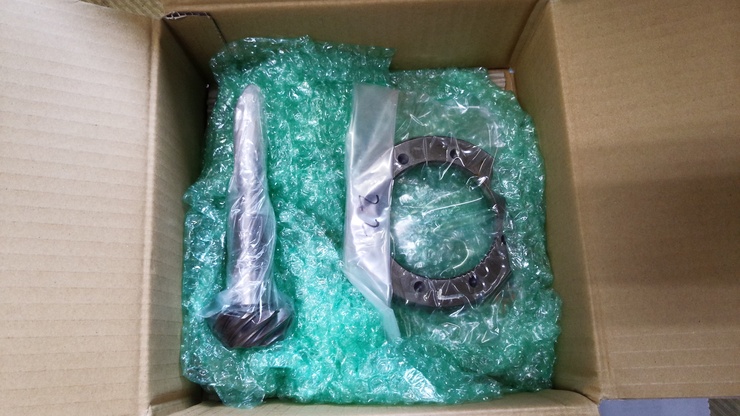

パッケージ 内部




新旧比較:ドライブ ピニオン ギヤ
純正補給部品(上)
レプリカ部品(下)


新旧比較:リング ギヤ
純正補給部品(左) レプリカ部品(右)

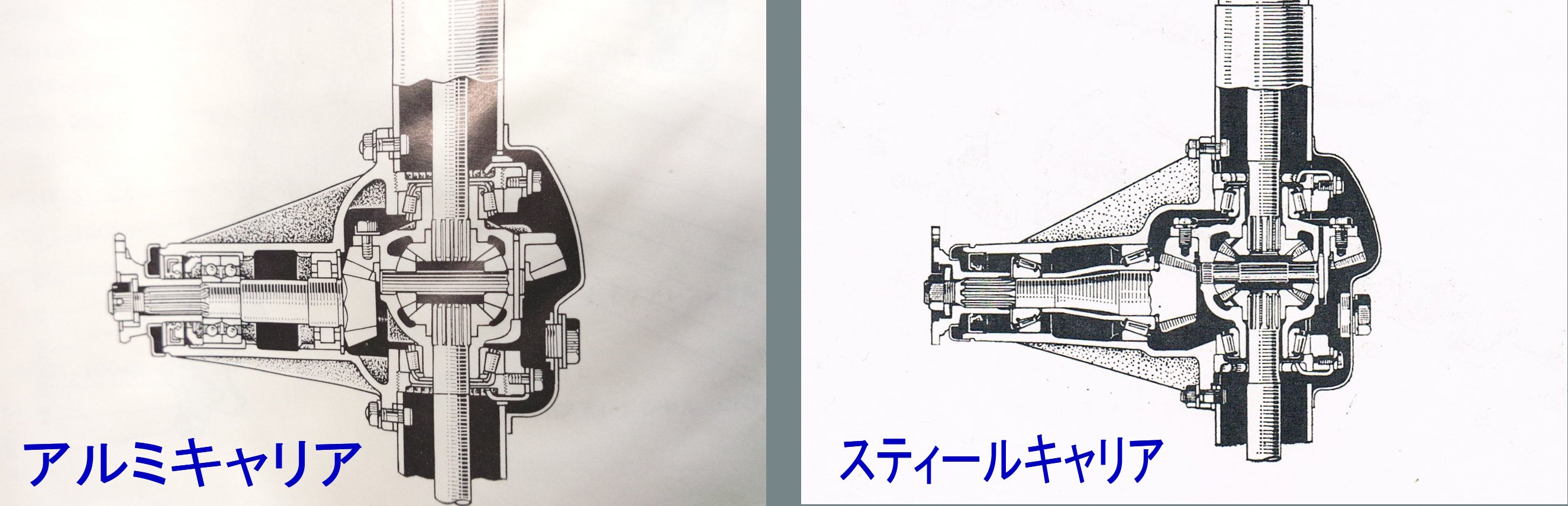

断面図(部品カタログより)

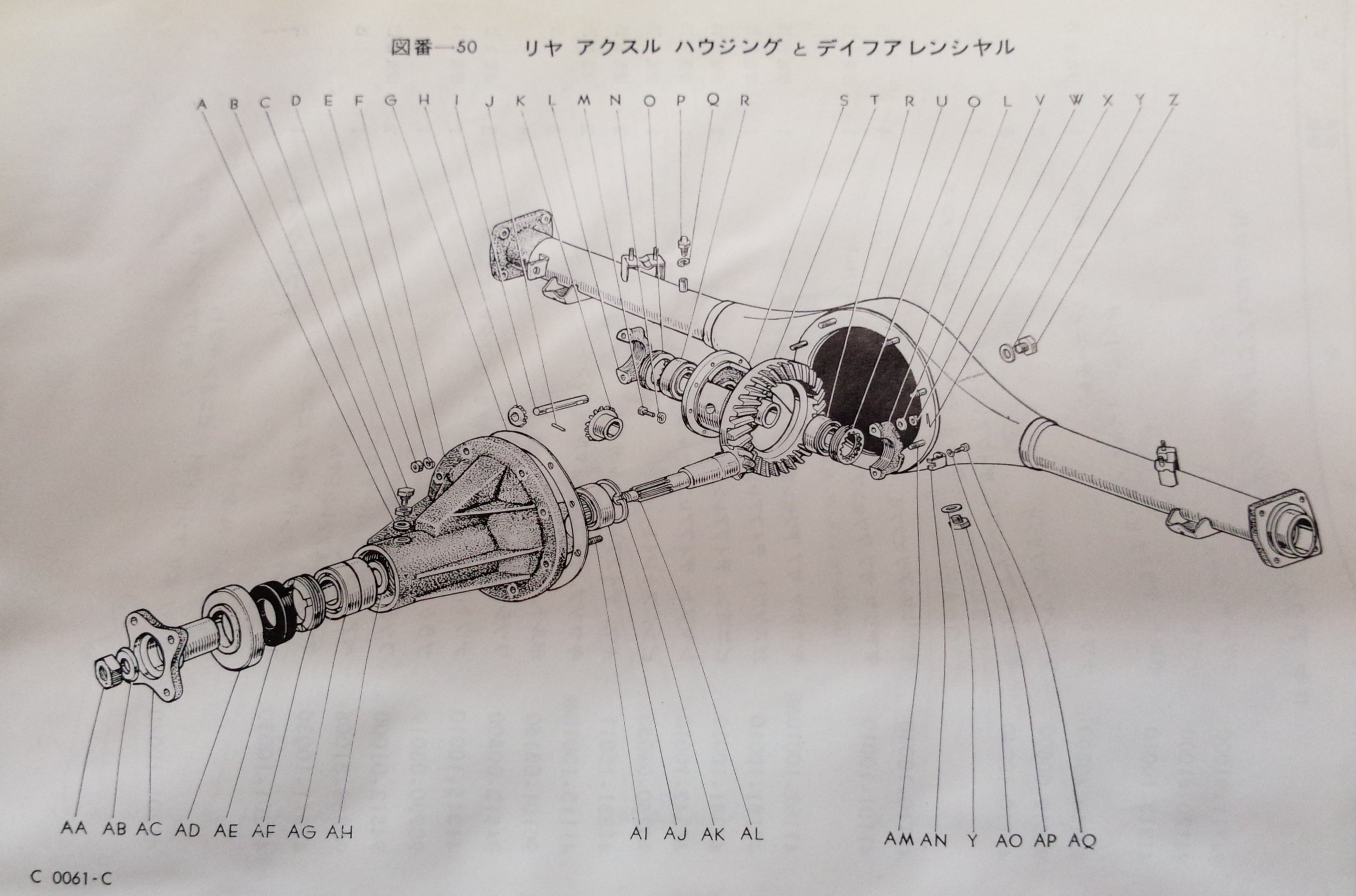

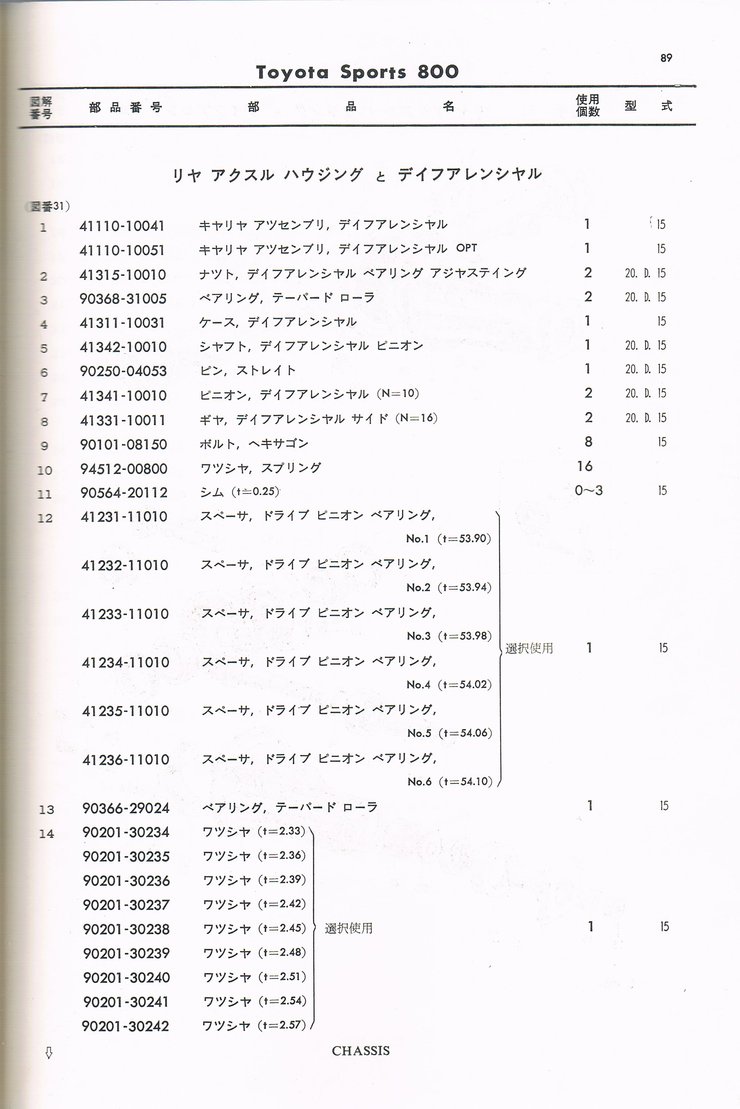

部品図:アルミキャリア用

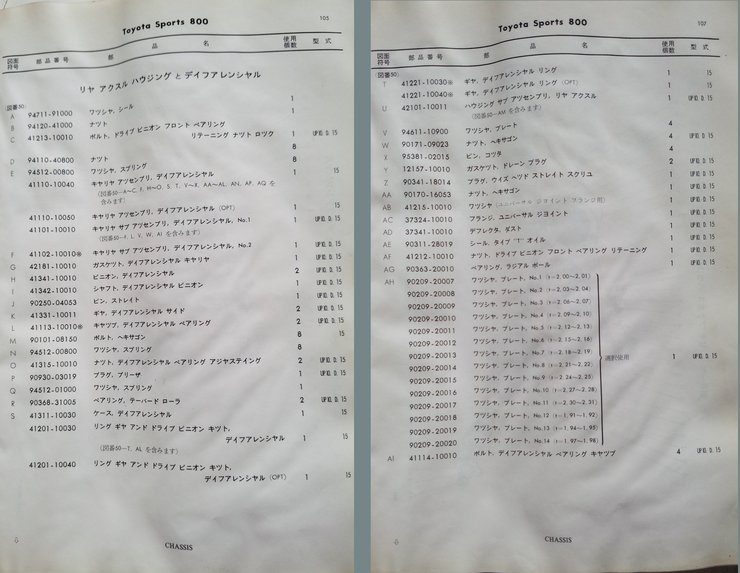

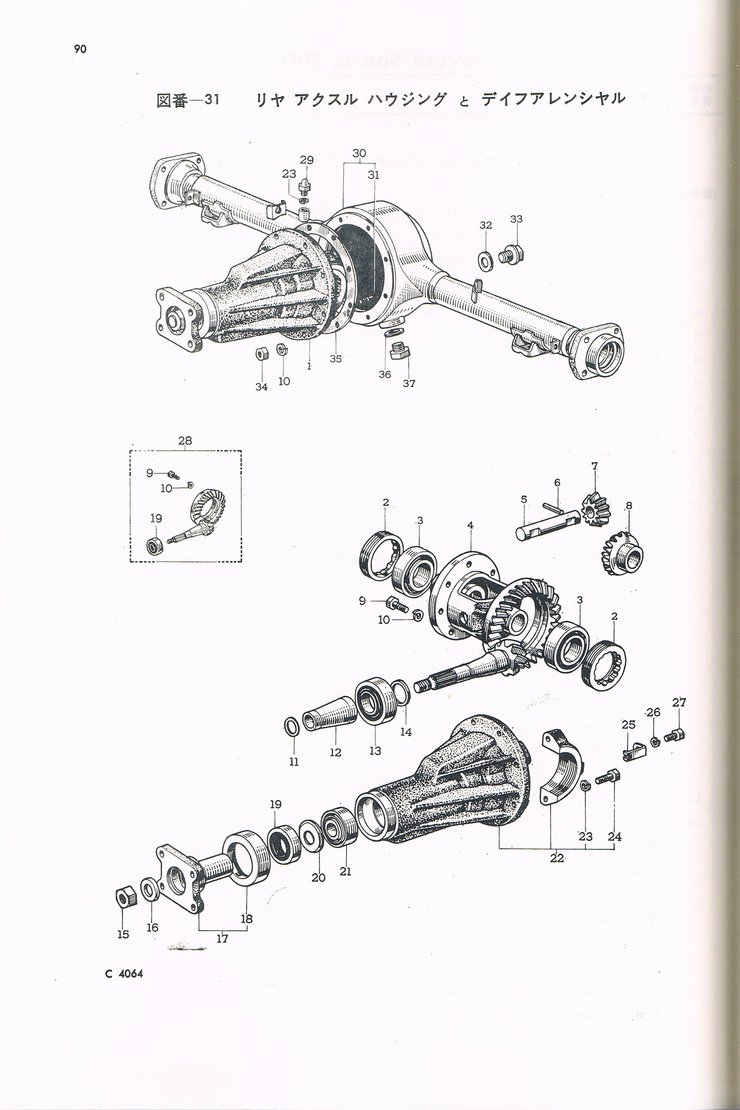

部品図:スティールキャリア用




※本品はUP20パブリカのセダン(スーパー含む)、コンバティーブルのアルミキャリアにも使用可能。
  本品はUP20パブリカバン&ピックアップ、UP100ミニエースのスティールキャリアにも使用可能。
  但し、UP100ミニエースのファイナル4.111用の場合、ディファレンシャル ケースを切削加工する必要があります。
